Журнал сварочных работ — образец и порядок заполнения

Что фиксирует журнал сварочных работ

Журнал сварочных работ связывает выполненное монтажное соединение с чертежом, материалами, исполнителем и результатом контроля. По записи должно быть понятно, что сваривали, где находится соединение, кто выполнял работу и на каком основании его приняли либо направили на исправление. В статье рассматривается монтаж стальных строительных конструкций. Заполненный пример и бланк для скачивания помогут разобрать оформление на одной ситуации.

Журнал нужен производителю работ, руководителю сварочных работ, специалисту испытательной лаборатории и инженеру производственно-технического отдела — ПТО, который собирает комплект. Их роли различаются. Сотрудник ПТО может сопоставить номера документов и найти пропуски, но подготовленная им таблица не заменяет выполненную сварку, контроль и подписи уполномоченных участников.

Как выбрать форму и редакцию

На 29 сентября 2026 года основа разбора — приложение Б к СП 70.13330.2012 «Несущие и ограждающие конструкции». Пункт 3.5 в применимой на эту дату редакции предусматривает ежедневное внесение данных о производстве работ в соответствующие журналы. Приложение Б содержит титульные сведения, два списка участников, рабочую таблицу из 13 граф и заверительные реквизиты бумажного журнала.

Проверьте не только обозначение СП на обложке купленного журнала, но и сами графы. В старых редакциях менялись обозначения приложений; файл с похожим названием может воспроизводить прежний вариант. В нашем бланке сохранены поля приложения Б в редакции изменения № 4, с проверкой последующих изменений и сроков введения изменения № 8. Само наличие бланка не определяет его применимость к любому объекту.

Для технологических трубопроводов, оборудования под давлением и специальных объектов сначала устанавливают требования к конкретному виду работ. Нельзя автоматически перенести на них этот пример и объявить достаточным. Аналогично нельзя по одному слову «сварщик» сделать вывод об обязательности определенной аттестации для всех работ: проверяют объект, нормативную основу, документацию и область допуска исполнителя.

Что собрать перед первой записью

Подготовьте действующие чертежи КМ — конструкции металлические, КМД — конструкции металлические деталировочные, проект производства сварочных работ — ППСР, документы изготовителя конструкций и сварочных материалов. Из чертежей нужны обозначения элементов, узлов и соединений; из документов о качестве — идентификация материала и партии. Сведения должны относиться именно к работам, которые будут записаны.

Отдельно проверьте документы о назначении ответственных лиц, сведения об исполнителях и принятую систему клейм. Подготовьте перечень предусмотренных контрольных операций, формы их результатов и способ поиска приложений. Методы и объемы контроля определяют по проектной документации, таблице 10.6 и ППСР, как предусмотрено пунктом 10.4.3 СП 70. Три строки учебного журнала не устанавливают достаточный объем контроля для реального каркаса.

Удобно до начала работ согласовать единое обозначение соединений на чертеже, схеме и в документах лаборатории. Это практический прием организации комплекта. Например, С2 должно обозначать один и тот же узел на всех листах; номер 2 страницы журнала не заменяет идентификатор соединения.

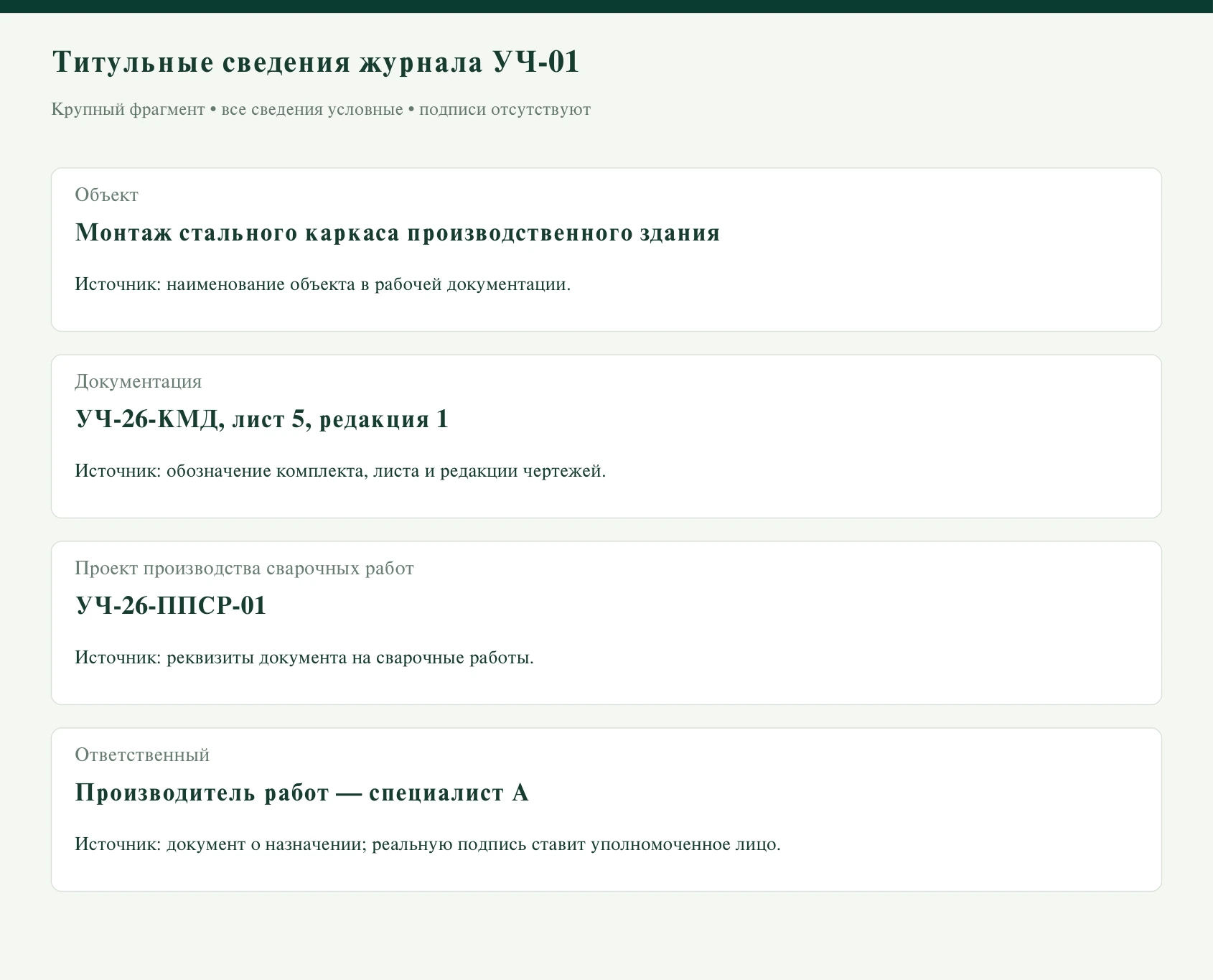

Обложка, титульный лист и списки участников

На обложке указывают название журнала. На титульном листе его номер присваивают по принятому учету; наименование выполняющей работы организации берут из документов участников строительства, объекта — из документации объекта. Не подменяйте официальное наименование кратким названием площадки, если оно не позволяет однозначно определить объект.

Должность, фамилию и инициалы ответственного за сварочные работы и ведение журнала сверяют с назначением. Организации — разработчики документации, шифры проекта и ППСР переносятся из соответствующих комплектов. Поле изготовителя относится к изготовителю конструкций, арматурных или закладных изделий, а шифр документа о качестве — к относящемуся к ним документу. Не вписывайте сюда поставщика электродов только потому, что его накладная под рукой.

В строке заказчика указывают организацию и предусмотренные формой сведения о руководителе или представителе технического надзора. Термин сохранен из исходной формы; полномочия конкретного участника проверяют по документам объекта. Даты начала и окончания показывают реальный период ведения: будущую дату закрытия заранее не ставят.

Список инженерно-технического персонала содержит фамилию, имя, отчество (ФИО), специальность и образование, должность, начало работы, отметку об аттестации с датой и окончание работы на объекте. Список сварщиков содержит ФИО, квалификационный разряд, личное клеймо, номер и срок действия документа, сведения о допуске к пространственным положениям швов и пробных и контрольных образцах. Переносите сведения из реальных документов, не превращая наличие поля в доказательство универсального требования к аттестации сварщика. Необходимость конкретного вида аттестации проверяют по виду работ и применимым требованиям.

На третьей странице обложки исходной бумажной формы предусмотрены число пронумерованных и прошнурованных страниц, дата, сведения и подпись руководителя выдавшей журнал организации, место печати. Эти поля сохранены в DOCX. Вопросы печати, регистрации и электронного оформления решают с учетом применимых требований. Порядок регистрации общего журнала нельзя автоматически приписывать специальному.

Как заполнить все 13 граф рабочей таблицы

Ниже названия сокращены для чтения. В скачиваемой форме приведены полные заголовки в исходном порядке. Во всех примерах обозначения участников и документов условные; значения погоды не являются допустимыми пределами производства сварки.

1. Дата и смена

Берут из фактического выполнения операции. Контроль и устранение могут произойти позже. Пример: 21.09.2026, смена 1; исправление — 23.09.2026. Ошибка: Не датировать сварку днем выдачи протокола.

2. Элементы и сталь

Наименования сверяют с чертежом, марку стали — с документацией и документом изготовителя. Пример: Балка Б1 и колонна К1; С245. Ошибка: Слово «металл» не идентифицирует элементы и материал.

3. Место или номер

Используют обозначение на действующем чертеже или исполнительной схеме. Пример: С1; УЧ-26-КМД, лист 5, редакция 1; узел 1. Ошибка: Нельзя заменить номер шва похожим номером детали.

4. Узел под сварку

Фиксируют фактическую сдачу и приемку подготовленного узла, должность и имя уполномоченного участника, его подпись. Пример: Узел принят 21.09; мастер — специалист А. Ошибка: Приемка узла до сварки не означает приемку готового соединения.

5. Сварочные материалы

Сведения берут с маркировки и из документа о качестве партии, сверяют с ППСР. Пример: Электроды УОНИ-13/45; ПМ-01. Ошибка: Название магазина или тип электрода не заменяет марку и партию.

6. Атмосферные условия

Вносят фактическую температуру воздуха, наличие осадков и скорость ветра с единицами измерения. Пример: +15 °C; без осадков; 2 м/с. Ошибка: Прогноз погоды и температура электрода — другие сведения.

7. Сварщик

Указывают реального исполнителя и номер его документа; проверяют связь со списком сварщиков. Пример: Исполнитель С; номер намеренно не имитируется. Ошибка: Нельзя вписать бригадира вместо сварившего соединение человека.

8. Клеймо

Сверяют личное клеймо со списком исполнителей и принятой маркировкой соединения. Пример: УС-01 — исключительно условное обозначение. Ошибка: Клеймо не равно разряду или номеру записи.

9. Подписи сварщиков

Подписывают исполнители соответствующего соединения. Пример: В учебном PDF оставлено место подписи. Ошибка: Вставленная картинка чужой подписи не подтверждает работу.

10. Ответственный за производство

Имя мастера или производителя работ берут из документов о назначении и фактическом распределении обязанностей. Пример: Специалист А. Ошибка: Автоматически указывать директора на всех строках неверно.

11. Руководитель сварочных работ

Подпись ставит участник в указанной формой роли. Пример: Место подписи; в примере не подписано. Ошибка: Совпадение должностей проверяют по полномочиям, а не по удобству.

12. Приемка представителем ИЛ

ИЛ — испытательная лаборатория. Запись опирается на выполненный контроль; полезны дата и реквизиты документа. Пример: 22.09: не принято, ПК-С2-01; 24.09: результат по ПК-С2-02. Ошибка: Обещанный протокол не является положительным результатом.

13. Замечания

Фиксируют конкретный объект замечания и ссылку на документ, затем результат его устранения. Пример: С2; ЗМ-С2-01; закрыто 24.09 по ПК-С2-02. Ошибка: Нельзя стереть первоначальную отрицательную отметку.

Если соединение выполняли несколько сварщиков, запись должна позволять установить исполнителей соответствующих работ и их подписи. Не объединяйте разнородные сведения так, чтобы исчезла связь материалов, исполнителя и конкретного соединения. Когда текст не помещается, используйте связанную запись или приложение по принятому порядку; не придумывайте дополнительную обязательную графу нормативной формы.

Заполненный пример монтажа стального каркаса

Учебный пример. Все сведения условные. Объект — «Монтаж стального каркаса производственного здания». Приняты УЧ-26-КМ, УЧ-26-КМД, лист 5, редакция 1, и УЧ-26-ППСР-01. На листе обозначены С1 — соединение Б1 и К1, С2 — соединение Б2 и К2. Журнал УЧ-01 открыт 21.09.2026. Условное клеймо исполнителя — УС-01; номер действительного удостоверения не имитируется.

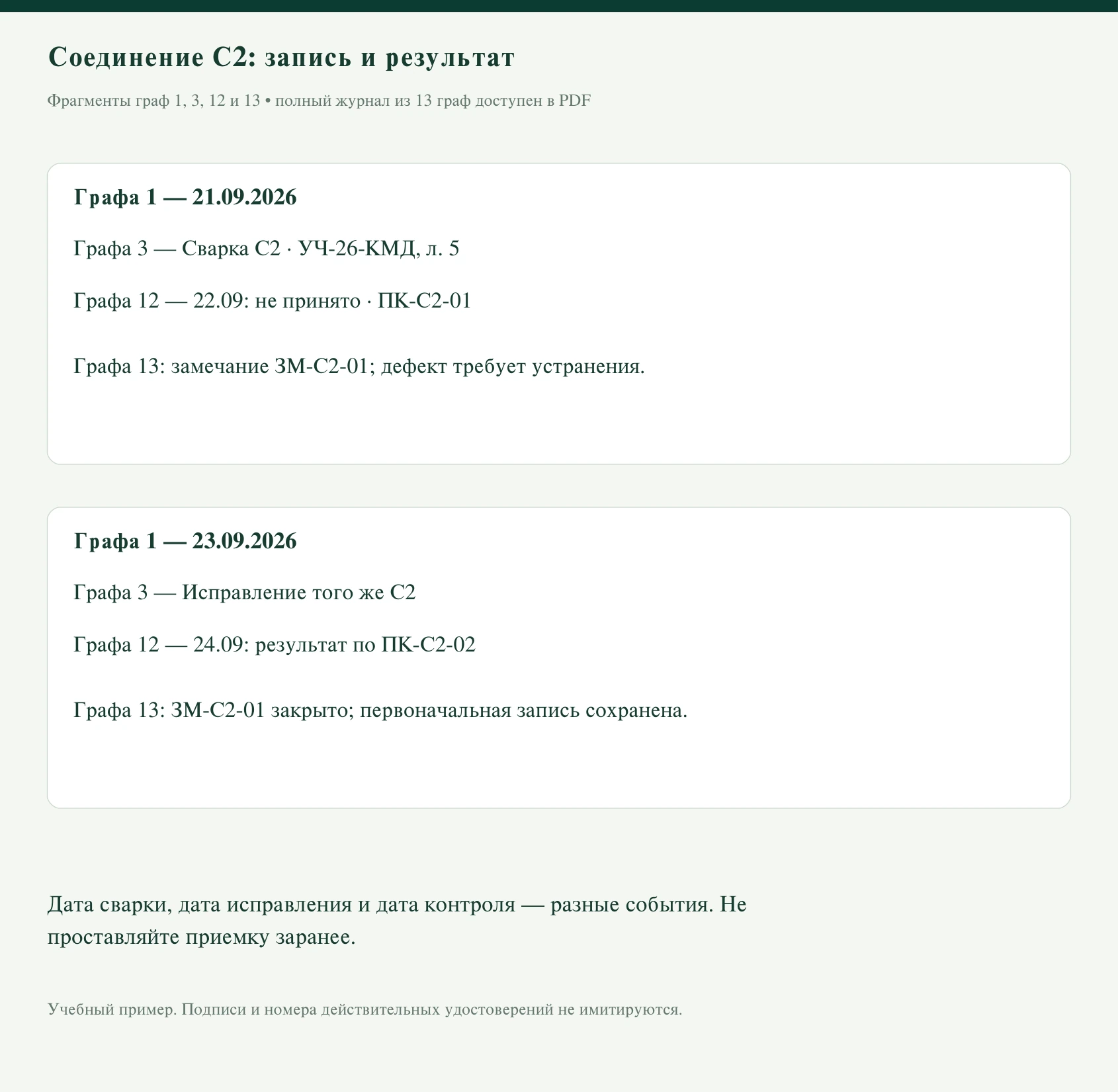

Первая запись относится к сварке С1 21 сентября. Вторая — к выполнению С2 в ту же смену. Контроль оформлен 22 сентября: по С1 замечаний в предусмотренном объеме нет, С2 не принято по ПК-С2-01, зарегистрировано замечание ЗМ-С2-01. Поэтому положительная отметка о приемке С2 не может появиться в журнале 21 сентября.

Третья запись отражает исправление участка С2 23 сентября. Идентификатор сохраняется: это не новое соединение С3. Результат повторного контроля оформлен 24 сентября в ПК-С2-02; с ним связана отметка о закрытии ЗМ-С2-01. Фактический характер дефекта, его местоположение, объем проверки и основание оценки раскрывают документы контроля. Образец не подменяет их произвольной цифрой допуска.

В примере показаны сталь С245 и электроды УОНИ-13/45 с условной партией ПМ-01. Это иллюстрация записи сведений о материале; выбор расходных материалов, подготовка, режим сварки и допустимые условия на реальном объекте определяются его технологической документацией. Числовые режимы сварки в учебном журнале не назначаются.

Замечания, устранение дефектов и исправление текста

Ремонт соединения и исправление ошибки в записи — разные ситуации. При недопустимом дефекте действуют требования к исправлению и повторному контролю, включая пункты 10.4.12 и 10.4.18 СП 70. В частности, установленный объем повторного контроля нельзя заменить повторным осмотром только удобного участка. Отметка «исправлено» от исполнителя сама по себе не равна положительному результату контроля.

Для С2 в графе замечаний сохраняют ссылку на ЗМ-С2-01, в следующей записи указывают исправление этого же участка, затем дату и документ повторной проверки. Такая цепочка дает проверяющему возможность восстановить события. Она является способом оформления нашего примера, а не отдельно утвержденной нормативной формой акта устранения.

Если ошибочно написали номер чертежа, сначала установите правильное обозначение по исходному документу. Приложение Б не содержит универсальной процедуры исправления текста для всех носителей. Практический совет: применяйте установленный на объекте порядок, сохраняйте исходные сведения, дату, основание и автора уточнения, обеспечивайте связь с исправленной записью. Не уничтожайте отрицательный результат контроля и не подменяйте дату его получения. Пункт 15 порядка по приказу №1026/пр регулирует общий журнал; механически распространять его на любой специальный журнал нельзя.

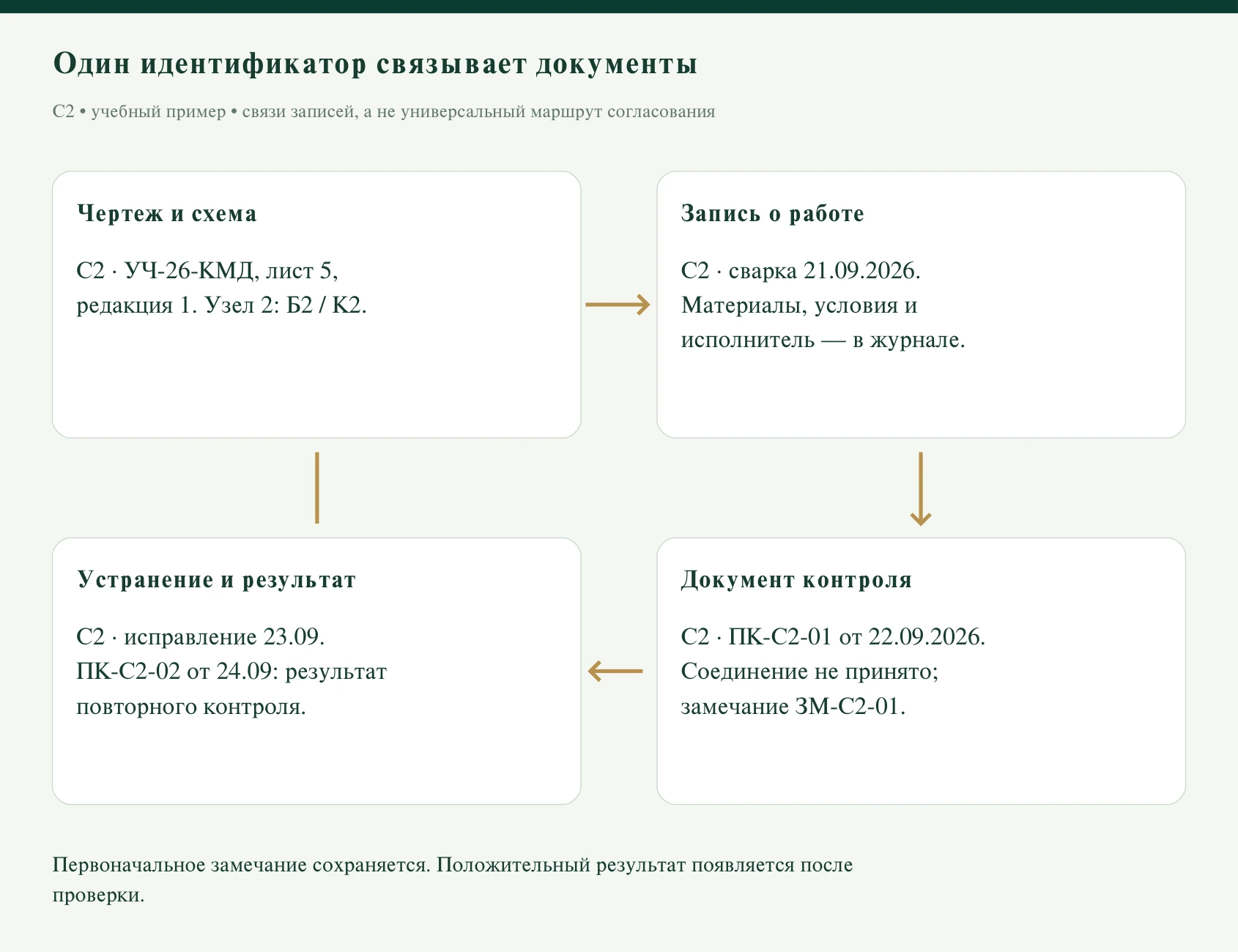

Как связаны журнал, схема и протокол контроля

Чертеж задает обозначение и требования к соединению. Исполнительная схема помогает найти выполненное соединение. Журнал фиксирует производство работ и предусмотренные формой отметки. Документ контроля раскрывает метод, объем, результаты и вывод по проверенному объекту. Эти документы дополняют друг друга, а не заменяются одной подписью в журнале.

Общий журнал работ по приказу №1026/пр отражает ход строительства в своей структуре разделов; перечень специальных журналов связан с разделом 2. Не переносите форму общего журнала в сварочный. Порядок комплектования и передачи рассматриваем в статье об исполнительной документации.

Для исполнительной документации применяют приказ №344/пр с изменениями №369/пр, а для организации строительного контроля — СП 543.1325800.2024. В электронном процессе проверяют выбранный формат, полномочия подписантов, порядок подписания и сохранность оригиналов по применимым положениям. DOCX из этой статьи — заготовка; общий файл без установленного подписания не становится надлежащим электронным журналом автоматически.

Что изменится с 1 марта 2027 года

Изменение №8 к СП 70 утверждено приказом Минстроя от 03.06.2026 №353/пр. Пункты 1–2 приказа разделяют сроки введения. Исключение приложения Б отнесено к 01.03.2027; на дату подготовки статьи этот срок еще не наступил.

Исключение приложения не означает отмены контроля сварки или всей исполнительной документации. Для работ после переходной даты нужно заново проверить действующие требования, перечень документов объекта и форму учета. Поэтому скачанный сегодня файл нельзя считать универсальным бланком на любой будущий период.

Проверка перед передачей комплекта

• Соединения однозначно находятся по указанным чертежам и схемам; редакции листов совпадают.
• Марки материалов и партии прослеживаются до документов о качестве; исполнители — до списка сварщиков.
• Приемка узла под сварку, выполнение и приемка готового соединения не смешаны.
• Номера и даты документов контроля совпадают с фактическими результатами; незавершенная проверка не отмечена положительной.
• Замечания, исправления и повторный контроль связаны; подписи принадлежат участникам с подтвержденными полномочиями.

Скачать бланк и заполненный пример

DOCX содержит редактируемые титульные сведения, списки и все 13 граф. PDF показывает три связанные записи и пояснения. Дата проверки редакции — 29.09.2026. Перед применением замените учебные обозначения действительными данными и проверьте требования своего объекта; подписи в образце отсутствуют.

Частые вопросы

Кто вносит записи и кто их подтверждает?

На титуле указывают назначенного ответственного за сварочные работы и журнал. В рабочей таблице роли разделены: сдача и приемка узла, сварщики, ответственный за производство, руководитель сварочных работ и представитель ИЛ. Подготовка записи сотрудником ПТО не дает ему права подписать ее за всех.

Что делать, если обозначение шва в схеме и журнале различается?

Сверить чертежи, маркировку и документы контроля, установить фактически проверенное соединение. Затем оформить уточнение по принятому порядку со связью между обозначениями. Просто переименовать шов в одном файле недостаточно: протокол может относиться к другому месту.

Можно ли использовать бланк для трубопровода?

Область этого разбора — монтаж строительных конструкций. Для трубопровода проверяют его вид и специальные требования к работам и документации; совпадение названия журнала не подтверждает применимость приложения Б.

Что проверить при электронном ведении?

Применимый порядок, форматы, роли и подписи, сохранение оригиналов и возможность проследить изменения. Изменение №369/пр действует с 01.03.2026 и дополняет пункт 5 порядка по №344/пр. Оно не превращает любой неподписанный файл в электронный оригинал.

Заменяет ли журнал протокол контроля?

Нет. Отметка в журнале показывает результат и связь с документом, а протокол раскрывает выполненную проверку. Без него нельзя восстановить методы и объем контроля только по слову «принято».
