Исполнительная схема в строительстве: как читать, оформлять и проверять
Исполнительная схема показывает фактическое исполнение работ и помогает сопоставить его с проектными решениями. Разберём геодезическую схему фундаментной плиты: оси, привязки, размеры, отметки и отклонения. Учебный пример связан с реестром исполнительной документации (ИД); PDF содержит схему, два расчёта и чек-лист проверки.
Что показывает исполнительная схема
Исполнительная схема фиксирует, как выполнены работы: положение конструкций или сетей, размеры, отметки, привязки и другие параметры, необходимые для проверки результата. Она помогает сопоставить фактическое исполнение с проектной и рабочей документацией. Содержание зависит от вида работ: схема положения фундаментной плиты, схема армирования и схема электрических соединений решают разные задачи.
В этой статье подробно разобран один вид — исполнительная геодезическая схема планово-высотного положения монолитной фундаментной плиты. Правила геодезической документации нельзя без проверки переносить на любую схему, которую участники строительства называют исполнительной.
| Материал | Назначение | Связь со схемой |
|---|---|---|
| Рабочий чертёж | Задаёт решение, размеры и положение, по которым выполняют работы | Служит основанием для сравнения; сам по себе не доказывает фактическое исполнение |
| Исполнительная съёмка | Получение и обработка фактических геодезических данных | Источник измерений для геодезической схемы |
| Исполнительная схема | Понятное представление фактических параметров и их связей с проектом | Отчётный графический документ в составе ИД |
| Акт освидетельствования | Фиксирует предусмотренное освидетельствование работ или конструкции | Может иметь схему в приложениях; не заменяется одной картинкой |
При подготовке комплекта важно сохранить эту последовательность: исходные решения, выполненные работы, фактические данные, оформление результата, проверка и включение в ИД. Если просто скопировать проектный контур и написать сверху «исполнительная», информация о реально полученном результате не появится.
Какие нормы относятся к геодезической схеме
По состоянию на 30.09.2026 действует ГОСТ Р 51872-2024 «Документация исполнительная геодезическая. Правила выполнения». Он введён 01.11.2024 взамен ГОСТ Р 51872-2019. Его область — геодезическая исполнительная документация при строительстве, реконструкции и капитальном ремонте объектов капитального строительства (ОКС) и сетей инженерно-технического обеспечения.
Пункты 4.2 и 4.4 связывают такую документацию с результатами исполнительной съёмки; раздел 5 описывает содержание схем элементов зданий. Контроль раскрыт в разделе 7. Организацию геодезических работ рассматривают по СП 126.13330.2017 с изменениями № 1 и № 2; последнее введено 27.01.2025. Перечень исполнительной документации объекта и порядок её ведения связывают с приказом Минстроя №344/пр в редакции от 23.06.2025, учитывая изменения, вступившие в силу 01.03.2026.
Для конкретного листа проверьте применимость документов, проектные решения, требования к точности, принятую систему координат и высот, проект производства геодезических работ при его наличии, а также договорный порядок передачи. Номер ГОСТ в подписи под рисунком не делает учебный пример готовой документацией объекта.

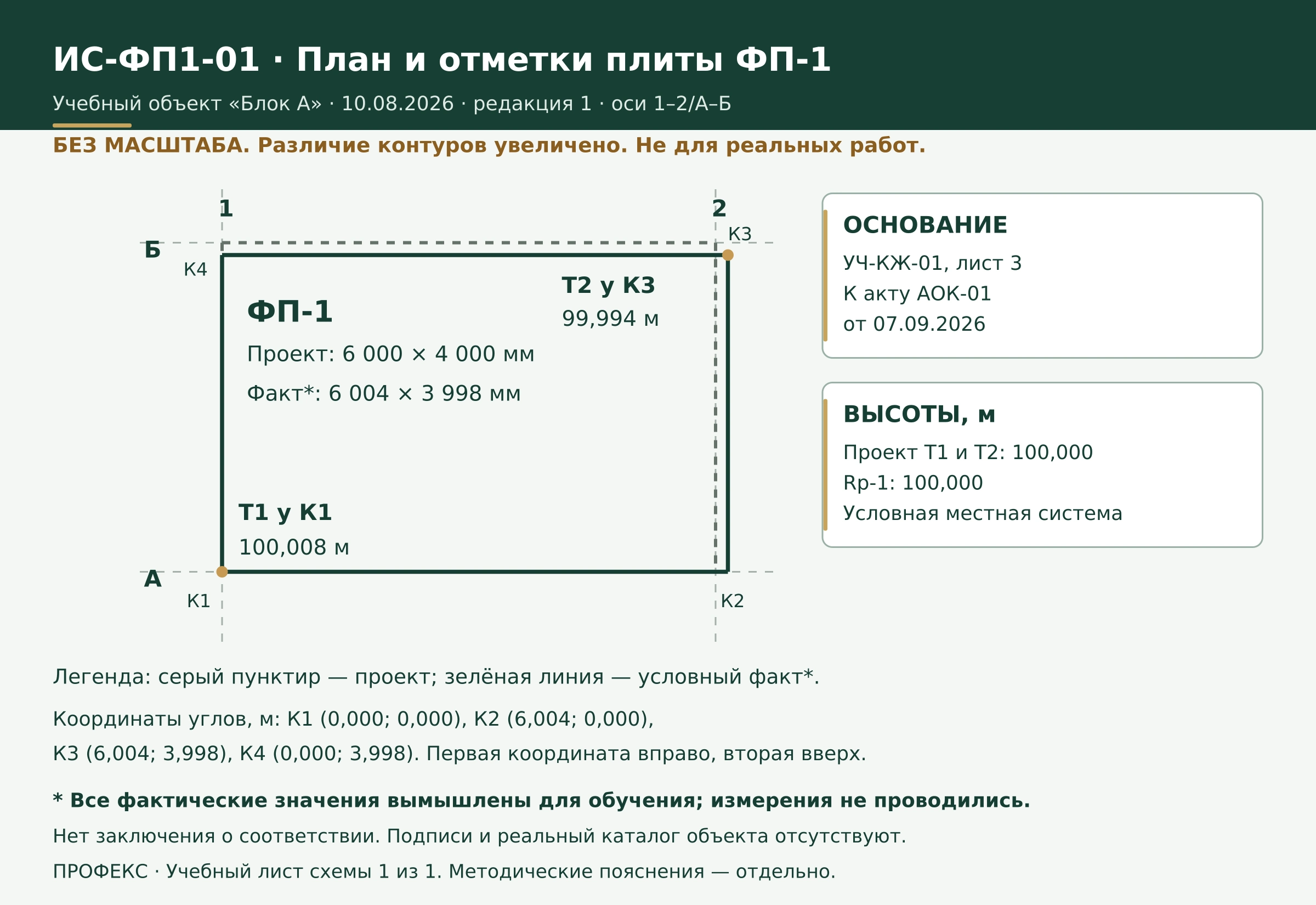

Учебная схема плиты ФП-1
Все данные условные. Рисунок не предназначен для выполнения или приёмки реальных работ. Объект — учебный «Блок А», плита ФП-1 в осях 1–2/А–Б. Схема ИС-ФП1-01 от 10.08.2026, редакция 1; основание для сравнения — УЧ-КЖ-01, лист 3. Она учтена в позиции 7 учебного реестра исполнительной документации и связана с учебным актом освидетельствования ответственной конструкции АОК-01 от 07.09.2026.
Изображение специально выполнено без масштаба, а различие контуров увеличено для объяснения. На настоящем листе применяют необходимый масштаб, состав и оформление. По этому рисунку нельзя снимать размеры линейкой. Здесь также нет реальной съёмочной основы, каталога объекта, подписей исполнителей или заключения о соответствии конструкции.
| Элемент примера | Данные | Как читать |
|---|---|---|
| Оси | 1–2 и А–Б | Привязка одного и того же участка в чертеже, схеме и акте |
| Плановые размеры по проекту | 6 000 × 4 000 мм | Условный проектный контур совпадает с прямоугольником осей |
| Условные фактические размеры | 6 004 × 3 998 мм | Размеры для объяснения; отклонения размеров +4 и −2 мм не являются допусками |
| Высотная основа | Условная местная система; Rp-1 = 100,000 м | Все сравниваемые высоты относятся к одной основе |
| Проектный верх плиты | 100,000 м в обеих точках | База сравнения для Т1 и Т2 |
| Фактический верх, Т1 | 100,008 м | Выше проектного на 8 мм |
| Фактический верх, Т2 | 99,994 м | Ниже проектного на 6 мм |
Для объяснения плановой геометрии приняты условные координаты углов в метрах: К1 (0,000; 0,000), К2 (6,004; 0,000), К3 (6,004; 3,998), К4 (0,000; 3,998). Первая координата в учебной системе направлена вправо, вторая — вверх. Это локальная иллюстративная система, а не подмена требуемого каталога координат реального объекта.
Числа с тремя знаками после запятой в высотном расчёте нужны, чтобы показать миллиметры без промежуточного округления. Требуемую точность измерений, представления координат и высот, а также оформление каталога устанавливают по применимым правилам и документации объекта. Не копируйте формат учебного расчёта как универсальное требование к каждому исполнительному документу.
Как читать схему по шагам
- Найдите объект и участок. Сопоставьте наименование, блок, конструкцию, этаж или захватку с проверяемыми работами. У схемы соседнего участка могут быть похожие размеры.
- Проверьте основание. Обозначение УЧ-КЖ-01, лист 3 в примере связывает схему с конкретным рабочим листом. На реальном объекте проверяют актуальную редакцию и согласованные изменения.
- Разберитесь с осями и исходной основой. Определите, откуда отсчитываются плановые привязки и высоты. Условная отметка 0,000 и абсолютная высота не взаимозаменяемы без установленной связи.
- Отделите проект от факта. В нашем рисунке проектный контур показан серым пунктиром, фактический — зелёной сплошной линией. Это обозначения конкретного учебного рисунка; на другом листе смотрите его легенду.
- Прочитайте единицы. Размеры плиты заданы в миллиметрах, высоты — в метрах, вычисленные отклонения — в миллиметрах. Число «8» без единицы и знака неоднозначно.
- Проверьте отклонения. Установите, какой параметр сравнивают, как получен знак и к какой точке относится результат. Затем найдите соответствующее требование к допустимому отклонению.
- Сверьте реквизиты и приложения. Номер, дата, редакция и участок должны согласовываться с реестром и актом, к которому относится схема.
Не начинайте чтение с подписи «соответствует проекту». Сначала нужно увидеть, какие параметры представлены и достаточно ли данных для проверки. Если не указана высотная основа, сравнение двух похожих чисел ещё не даёт осмысленного результата.

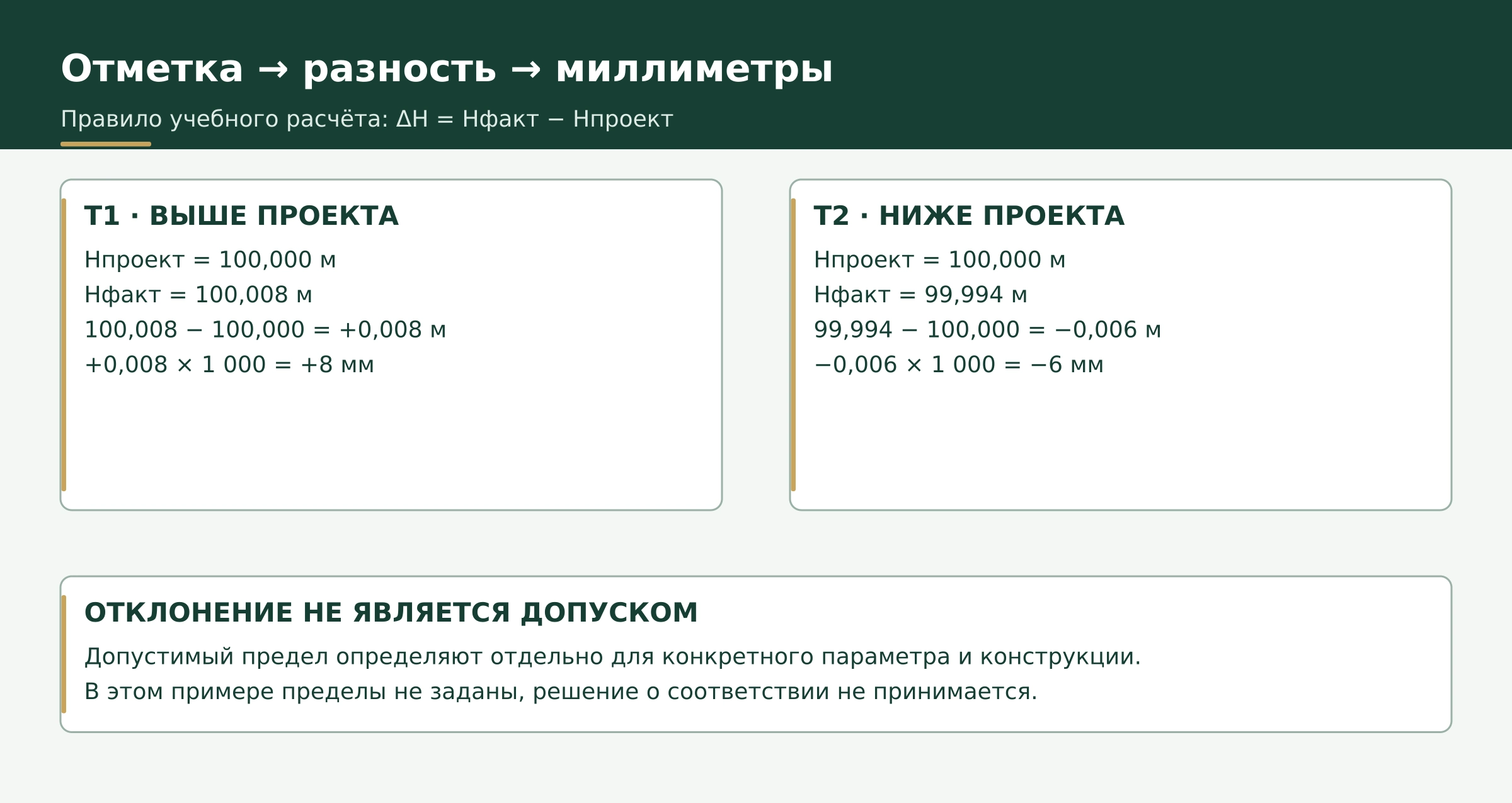

Два расчёта отклонений по высоте
Для нашего примера принято правило: ΔH = Hфакт − Hпроект. Положительный результат означает, что фактическая отметка выше проектной; отрицательный — ниже. Сначала вычитают величины в одинаковых единицах, затем переводят результат в миллиметры.
| Точка | Проект, м | Факт, м | Расчёт | Результат |
|---|---|---|---|---|
| Т1 у К1 | 100,000 | 100,008 | (100,008 − 100,000) × 1 000 | +8 мм; выше |
| Т2 у К3 | 100,000 | 99,994 | (99,994 − 100,000) × 1 000 | −6 мм; ниже |
Отклонение не равно допуску. +8 мм — вычисленный результат для условной точки, а допустимая граница должна быть установлена отдельно. Без требования к этому параметру нельзя сделать вывод «годно» или «не годно». Даже одинаковые численные отклонения могут оцениваться по-разному для разных конструкций, поверхностей, этапов и контрольных параметров.
Сравнивать нужно именно одноимённые величины. Отклонение отметки верха, отклонение толщины плиты, смещение в плане и неровность поверхности — разные характеристики. Нельзя взять допуск для одной из них и применить ко всем числам на схеме. Точность измерения также не подменяет строительный допуск.
Если выявлено превышение применимого допуска или неоднозначность основания, вопрос передают по установленному порядку ответственным участникам. Измеренные значения не подгоняют под проект. В учебном примере допустимые пределы намеренно не заданы, поэтому заключение о соответствии не формируется.
Кто получает данные, оформляет и проверяет схему
Исходные геодезические данные получают исполнители соответствующих геодезических работ. Они должны быть связаны с фактической съёмкой, применяемой основой и требуемой точностью. ПТО может организовать получение материалов, проверить комплектность и реквизиты, включить лист в ИД, но оформление таблицы в офисе не заменяет геодезическую съёмку.
Распределение действий зависит от договора, структуры участников и их полномочий. Один специалист может совмещать несколько задач при соответствующей квалификации и назначении; это не означает, что любой инженер ПТО вправе придумывать фактические отметки или подписывать за исполнителя измерений.
| Действие | Что проверяют |
|---|---|
| Получение фактических данных | Участок, время и условия съёмки, исходную основу, метод и точность |
| Оформление схемы | Правильный перенос данных, привязки, единицы, легенду и реквизиты основания |
| Проверка комплекта ПТО | Соответствие участка, номера, редакции, состава и связей с другими документами |
| Контроль и приёмка документации | Полноту, правильность оформления и достоверность в установленном объёме |
| Подписание | Предусмотренный для документа состав подписантов и подтверждённые полномочия |
Универсальный список из «геодезист, прораб, ПТО» для всех исполнительных схем неверен. Подписи и оформление определяют по виду документа, применимым требованиям и полномочиям участников. Для ИД в составе по приказу № 344/пр учитывают пункт 3 Порядка, условия участия перечисленных представителей и конкретный документ. Нельзя заменять необходимую подпись внутренней отметкой о проверке Excel.
Что проверить при оформлении
Начните с читаемого наименования, обозначения и участка. Затем последовательно проверьте графику, числовые данные и реквизиты. Для реальной геодезической документации учитывайте требования к основной надписи, масштабу, каталогам, планам, профилям и другим материалам в зависимости от объекта и вида работ. Наш лист является объясняющей иллюстрацией и не воспроизводит полный нормативный комплект.
- Проектная и фактическая информация визуально различимы и пояснены легендой.
- Плановые привязки относятся к понятным осям или исходным пунктам; высоты приведены к одной установленной системе.
- У каждого численного параметра понятны единица, точка или элемент и способ сопоставления.
- Ссылка на рабочую документацию позволяет найти использованный лист и его редакцию.
- Отклонения приведены со знаком там, где он нужен для понимания направления.
- Реквизиты и необходимые подписи заполнены надлежащими участниками; замечания и изменения прослеживаются.
Не следует превращать PDF в фотографию плохо читаемого чертежа, если можно передать качественный электронный лист. Но и резкий контур на экране не подтверждает достоверность данных. Проверяйте, чтобы при печати не терялись тонкие линии, знаки «минус», индексы, единицы и указание редакции.
Ошибки: что мешает проверить результат
| Проблема | Почему это важно | Что уточнить |
|---|---|---|
| Смешаны условные и абсолютные высоты | Вычитание может давать бессмысленную разность | Общую основу и установленную связь систем |
| Нет единиц и легенды | Непонятно, что означает число и какой контур фактический | Обозначения конкретного листа |
| Схема и акт имеют разные оси | Не подтверждена принадлежность одному участку | Рабочую документацию и исходные материалы |
| Вместо измерений вписаны проектные значения | Факт исполнения не установлен | Результаты реальной исполнительной съёмки |
| Неясна редакция | В комплект могут попасть разные версии | Порядок замены и актуальное основание |
| Число отклонения названо допуском | Из результата измерения сделано несуществующее требование | Источник допустимой границы для данного параметра |

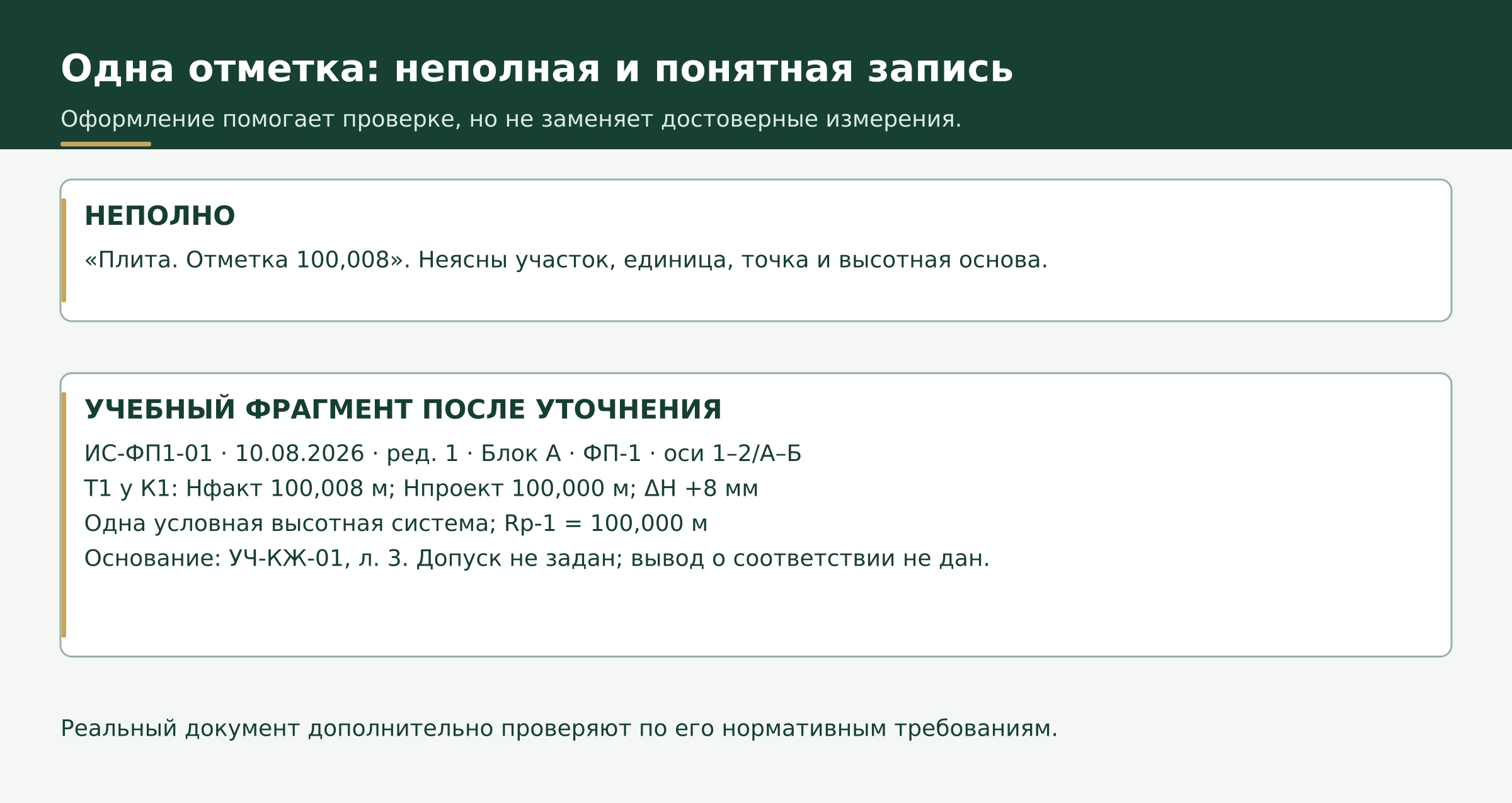

В верхней части сравнения показана непроверяемая запись «плита, отметка 100,008». В исправленном учебном фрагменте добавлены участок, номер, дата, точка Т1, общая высотная основа, проектная отметка и расчёт +8 мм. Это исправляет ясность записи, но ещё не доказывает соответствие конструкции проекту: для него нужны достоверные исходные данные и применимый критерий.
Связь со скрытыми работами, актом и реестром
Не каждая схема относится именно к акту скрытых работ. Для рассматриваемой плиты учебная схема планово-высотного положения связана с актом ответственной конструкции АОК-01. Предшествующие этапы основания и армирования отражены в учебных актах освидетельствования скрытых работ АОСР-01 и АОСР-02. Такое разделение помогает не приписывать одному листу подтверждение всех этапов строительства.
В реестре ИД схема занимает позицию 7, протокол испытаний — позицию 8, акт конструкции — позицию 9. В акте указывают предусмотренные приложения, а в реестре сохраняют номера, даты, листность и связи. Подробности общего комплекта приведены в статье о составе исполнительной документации, а отдельного этапа — в разборе акта скрытых работ.
При замене схемы нужно проверить весь круг ссылок: актуальную строку реестра, приложение к акту и перечень передаваемых файлов. Сохранённая под прежним именем новая картинка без понятной редакции затрудняет восстановление состава переданного комплекта.
Скачать учебную схему и чек-лист PDF
В PDF входят учебный лист ИС-ФП1-01, пояснение обозначений, два расчёта и чек-лист проверки. Сам учебный лист схемы занимает одну страницу; следующие страницы — методические пояснения, а не дополнительные листы условной схемы в реестре. Все данные совпадают с примером на странице.
Не применять для реальных работ. Это материал для чтения и проверки логики документа. Он не содержит реальных измерений, подписей или разрешения на последующие работы. Передача настоящей электронной ИД требует соблюдения применимых правил формата, подписания и хранения; обычный PDF без необходимых реквизитов этого не обеспечивает.
Как связать схему с работой ПТО
При работе с ИД важно видеть не только отдельный чертёж, но и его связи с актами, журналами, проектными решениями и подтверждающими документами. Программа ниже включает исполнительные схемы, привязку к участкам, проверку согласованности и передачу комплекта. Она не подменяет подготовку и полномочия исполнителя геодезической съёмки.
Обучение по теме статьи
Для системной работы с составом ИД, реквизитами актов и схем, реестром передачи и исправлением замечаний.
Частые вопросы
Кто должен делать исполнительную схему?
Это зависит от её вида. Геодезическую схему составляют на основании результатов соответствующих геодезических работ; распределение получения данных, оформления и контроля устанавливают с учётом квалификации и полномочий участников. Одного названия должности для ответа недостаточно.
Можно ли использовать проектный чертёж как основу?
Для геодезической схемы такая возможность предусмотрена пунктом 5.6 ГОСТ Р 51872-2024. Однако фактические данные, необходимые пояснения и оформление должны быть добавлены корректно. Переименование проектного файла не превращает его в исполнительный.
Кто подписывает схему?
Проверяют конкретный вид документа, применимые требования и назначенные полномочия. Не копируют чужой набор подписей автоматически. Подпись специалиста, проверившего комплектность, не заменяет подпись другого необходимого участника.
Где взять допустимое отклонение?
В применимой проектной и нормативной документации для конкретного параметра и конструкции. Из вычисления +8 мм допуск не следует. В учебном примере пределы не заданы, поэтому оценка соответствия не дана.
Можно ли взять эту схему для своего объекта?
Можно изучить последовательность чтения и проверки. Переносить условные фактические числа, обозначения и основания в документы реального объекта нельзя. Содержание должно опираться на его решения и достоверные измерения.
Источники и дата проверки
- ГОСТ Р 51872-2024: область применения, пункты 4.2, 4.4, 5.3–5.6, 5.8–5.10 и раздел 7. Статус и дата проверены по Росстандарту; доступный скан текста стандарта сверен отдельно, поскольку в официальной карточке файл не отобразился.
- СП 126.13330.2017 «Геодезические работы в строительстве»: действующая карточка с изменениями № 1 и № 2; контекст организации геодезических работ и контроля точности.
- Приказ Минстроя от 16.05.2023 № 344/пр, редакция 23.06.2025, изменения с 01.03.2026: состав ИД, приложение № 2, пункты 2–5 и 9.
Проверено 30.09.2026. Чертёж, координаты и вычисления разработаны как учебный пример ПРОФЕКС. Изображение геодезистов на обложке создано с помощью ИИ.
